Jellemzők:
⚫ In-line marógépes szeparátor, automatikus betöltés, automatikus vágás, automatikus
kirakodás – jelentősen növeli a gyártási hatékonyságot és csökkenti a munkaerőköltséget.
⚫ CCD képfeldolgozó rendszerrel ellátva a pontosabb vágás és hatékonyabb működés érdekében, valamint a hibás működés megelőzésére.
⚫ Az X- és Y-tengely nagy pontosságú porálló modulokat használ a stabil vágás és nagy precizitás biztosítására.
⚫ A Japánból importált lézeres távolságmérő eszköz ellenőrzi, hogy a PCBA sík-e.
⚫ Az automatikus anyagmozgatás vákuumos megfogóval történik.
⚫ A független, CNC-alapú speciális vezérlő erős visszacsatolt szabályzást biztosít, nagy precizitással, gyors válaszidővel és erős zavarvédelmi képességgel.
⚫ A gépkezelés váltható kínai/angol felületen történik; a szoftver felhasználóbarát kialakítású, így a mérnökök számára egyszerűen kezelhető.
⚫ Egyenes, íves és szabálytalan élvonalas vágást is támogat, valamint képes törött kés és csúszó kés észlelésére.
⚫ Németországból importált, automatikus szerszámcserélős, nagy sebességű orsót (max: 80000 ford./perc) használ, amely alacsony vágási feszültséget, nagy pontosságot, jobb hatékonyságot és teljesen automatikus működést tesz lehetővé.

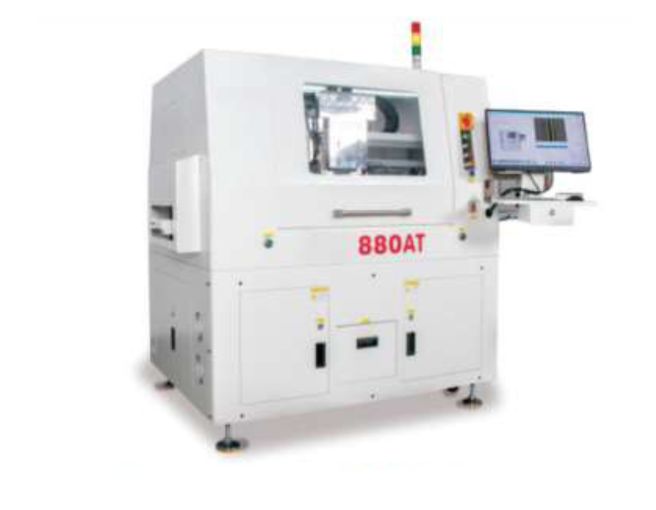

In-Line PCB Router brosúra
Konfigurációk:
1. Megfogópofás átvételi szerkezet
A terméket speciális rögzítő foglalatba helyezik a feldolgozó platformra, majd a feldolgozás után a foglalatot a pályára helyezik a következő munkafolyamathoz.
2. Speciális panelvágó rögzítőelemek sínpályás betöltéssel
3. Speciális vágó sablon sínpályás kirakodással
A vágás után az automatikus in-line panelleválasztó gép megfogja a teljes sablont, és a kirakodó pályára helyezi a következő gyártási lépéshez.
4. Automatikus szerszámcsere
1. Német gyártmányú automatikus szerszámcserélős orsót használ. Időt takarít meg, automatizálást valósít meg, csökkenti az emberi hibák lehetőségét, és nagy pontosságot biztosít.
2. Beépített, 5 csoportból álló marószerszám-tár, amely lehetővé teszi az automatikus szerszámcserét a különböző panelek feldolgozásához.
5. Vákuumos megfogásos átvételi szerkezet
1. Rakodó-berendezés: automatikus be- és kirakodás (moduláris vákuumos megfogókar, önállóan vezérelhető vákuumberendezés)
2. Mozgatószerkezet: X2 tengely mozgás, Z2 és Z3 tengely vákuumos megfogás, AC szervomotor vezérlés.
3. Mozgatási sebesség: 0–1000 mm/s (állítható)
6. Speciális termék-rögzítő tálca kirakodási módszer
A vákuumos megfogó egyszerre emeli fel és helyezi át a leválasztott termékeket egy speciális rögzítő tálcára, amely továbbítja azokat a következő gyártási lépéshez.
