VCTA-S1PL konvejorra helyezhető THT AOI

VCTA S1PL – In-Line THT Komponens AOI Rendszer max. 450×450mm NYÁK-hoz

25MP Nagy Sebességű Kamera • Közvetlenül Szállítószalag Fölé Szerelhető • Nulla Extra Helyigény • Teljes Nyomkövetés

Áttekintés

A VCTA S1PL egy nagy teljesítményű in-line AOI rendszer, amelyet kifejezetten THT (DIP) komponensek ellenőrzésére fejlesztettek. Kompakt kialakításának köszönhetően közvetlenül a meglévő szállítószalag fölé szerelhető, így semmilyen extra helyigénye nincs.. Megbízhatóan érzékeli a hiányzó, rosszul behelyezett, elcsúszott vagy fordítva szerelt komponenseket akár 450 × 450 mm méretű NYÁK-okon.

Főbb Jellemzők

25MP nagy sebességű ipari kamera + nagy felbontású objektív
Grafikus programozás – egyszerű és intuitív
Beépített vonalkód olvasó a teljes termék nyomkövetéshez
SPC adatgyűjtés a minőség és folyamat javításához
Valós idejű ellenőrzés a gyártósor leállítása nélkül
Központi szerveres kezelés az egész gyártósorra

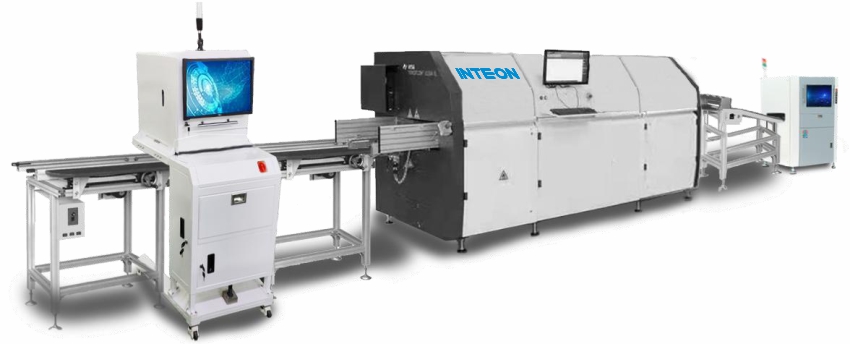

Közvetlenül a meglévő szállítószalag fölé szerelhető – nulla extra helyigény
DIP komponensek hibáinak érzékelése (hiány, rossz behelyezés, elcsúszás, polaritásfordítás)

Műszaki Specifikációk

Paraméter	Érték
NYÁK Méret	50 × 50 mm ~ 450 × 450 mm
Komponens Magasság	TOP ≤ 80 mm
Kamera	25MP Nagy Sebességű Ipari Kamera
Ellenőrzési Sebesség	Valós idejű (NYÁK áthaladása közben)
Gép Méretei (H×SZ×M)	1494 × 1900 × 847 mm
Súly	~250 kg
