Modell

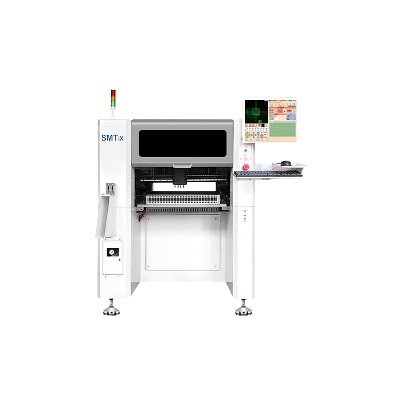

SMT MS4L 64NX

Beültetési pontosság

0.05mm

Ismétlési pontosság

0.05mm

Pozicionálási pontosság

0.01mm

Folyamatos üzemidő

Megállás nélkül folyamatosan működhet >24 órán keresztül

Beültetési sebesség

8000-11000 cph

Beültetési terület

50x50-410x360mm

Beültethető alkatrésztartomány

Kompatibilis 0201, 0402, 0603, 0805, 1206, LED, dióda, tranzisztor, SOT és legfeljebb 30*30 mm méretű BGA alkatrészekkel.

0,3 mm-nél nagyobb lábtávolságú alkatrészek, például GFP, BGA stb. esetén a nem szabványos alkatrészek beültetése vizuális testreszabással lehetséges.

Beültetőfej-rendszer

Beültetőfejek száma

4

Fúvókatípusok

Kompatibilis a JUKI fúvókákkal

Alkatrész szögtartomány

±180°

Maximális alkatrészmagasság

=20mm

Felvételi mód

Piano típus

Adagolórendszer

Feeder pozíciók

68 pozíció (8 mm-es feederek alapján)

Feedertípus

Elektromos feederek, vibrációs feederek, IC tálcák stb.

Kompatibilis feedertípusok

NXT feederek

IC tálca pozíciók

1 tálca

Biztonsági rendszer

Feeder-emelés riasztási funkció

Betöltési mód

Automatikus anyagelosztás, automatikusan meghatározott felvételi koordinátákkal

PCB szállítórendszer

PCB vastagság

=3 mm; automatikus módban 3-5 mm-es feldolgozási szegély szükséges

Sínszélesség állítási mód

elektromos állítás szoftveren keresztül

Szállítási mód

Alapértelmezés szerint balról jobbra, mindkét oldali csatlakozást támogatja, háromszakaszos szállítással

Biztonsági rendszer

Antisztatikus szállítószalag, panelátviteli szenzorok, MES jelek támogatása

Levegőrendszer

Vákuumforrás

Vákuumszivattyú

Vákuummechanizmus

Nagy sebességű vákuumtörő szelep

Légnyomás

0,5-0,7 MPa

Levegőforrás követelményei

Olaj-víz leválasztó egység, külső csatlakozás szükséges = 60 L, porszűrés és légnyomás-stabilizáló egység

Mozgásvezérlő és programozó rendszer

Operációs rendszer

Windows alapú

Vezérlőegység

Ipari PC nagy teljesítményű Intel processzorral

Meghajtórendszer

Nagy sebességű DSP meghajtás, AC szervomotor

Biztonsági rendszer

Vészleállító gomb, háromszínű riasztólámpa, burkolatnyitáskor lassítás/megállítás érzékelés

XY vezetősín

Lineáris vezetősín + precíziós golyósorsó

XY mozgásmód

Optimalizált görbe gyorsítás/lassítás, lineáris interpolációs összekapcsolás, integrált interpolációs algoritmus

Mozgásvédelem

Nagy tartósságú kábelvezetők és hajlékony kábelek

Felismerőrendszer

Felismerő berendezés

1 fiducial pozicionáló kamera, 4 nagy sebességű felismerő kamera, 1 nagy pontosságú kamera

Monitor

17 colos ipari vezérlőkijelző

Képrögzítési módszer

Központosító vizuális felismerés

Felismerési módszer

4 fej egyidejű felismerése

Fiducial felismerés

Kézi/automatikus pozicionálás

Korrekciós funkciók

Automatikus hiányzó alkatrész korrekció, automatikus alkatrészszög korrekció, automatikus hibás alkatrész elutasítás

Programozási módszer

Pick&place fájl importálása, szinkronizálás az alkatrész-könyvtárral, optimális pályatervezés, optimális útvonaltervezés

Kompatibilis fájlformátumok

CSV/TXT fájlok közvetlenül importálhatók

Áramköri védelem

Differenciál megszakító, a teljes berendezés megfelel a CE szabványoknak

Tápellátás

AC 230V 50/60Hz 1000W

Méretek

Csomagolással: L1260 × W1450 × H1640 mm

Csak a gép: L1160 × W1340 × H1450 mm

Berendezés tömege

Csomagolással: 780 kg

Csak a gép: 690 kg
