Modell

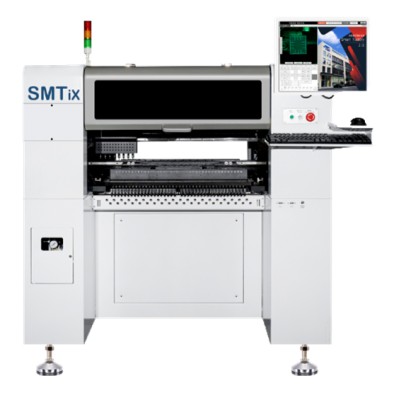

MS8L 96 NX

Beültetési pontosság

0.05mm

Ismétlési pontosság

0.05mm

Pozicionálási pontosság

0.01mm

Folyamatos üzemidő

Megállás nélkül folyamatosan működhet >24 órán keresztül

Beültetési sebesség

16000db/óra

Vizuális felismerési sebesség

12000-15000db/óra

Beültetési terület

460*350 mm tálca nélkül -- 50*50 mm

460*233 mm tálcával -- 50*50 mm

Beültethető alkatrésztartomány

Kompatibilis 0201, 0402, 0603, 0805, 1206, LED, dióda, tranzisztor, SOT és legfeljebb 30*30 mm méretű BGA alkatrészekkel.

0,3 mm-nél nagyobb lábtávolságú alkatrészek, például GFP, BGA stb. esetén a nem szabványos alkatrészek beültetése vizuális testreszabással lehetséges.

Beültetőfej rendszer

Beültetőfejek száma

8

Fúvókatípusok

Kompatibilis a JUKI fúvókákkal

Alkatrész szögtartomány

±180°

Maximális alkatrészmagasság

=20mm

Felvételi mód

Többfejes egyidejű alkatrészfelvétel

Fúvókalöket tartomány

4.5mm

Z-tengely maximális mozgása

50mm

Adagolórendszer

Feederhelyek

96 pozíció (8 mm-es feederek alapján)

Feedertípus

Elektromos feederek, vibrációs feederek, IC tálcák stb.

Kompatibilis feedertípusok

NXT feederek

IC tálcahelyek

3 tálca (286 pozíció)

IC tálca mérete

L650*W170mm

Biztonsági rendszer

Feeder-emelés riasztási funkció

Betöltési mód

Automatikus anyagelosztás, automatikusan meghatározott felvételi koordinátákkal

PCB szállítórendszer

PCB vastagság

=3 mm; automatikus módban 3-5 mm-es feldolgozási szegély szükséges

Sínszélesség állítási mód

Kézi/elektromos automatikus állítás

Szállítási mód

Alapértelmezés szerint balról jobbra, mindkét oldali csatlakozást támogatja, háromszakaszos szállítással

Biztonsági rendszer

Antisztatikus szállítószalag, panelátviteli szenzorok, MES jelek támogatása

Levegőrendszer

Vákuumforrás

Vákuumszivattyú

Vákuummechanizmus

Nagy sebességű vákuumtörő szelep

Légnyomás

0,5-0,7 MPa

Levegőellátási követelmények

Olaj-víz leválasztó egység, külső csatlakozás szükséges = 60 L, porszűrés és légnyomás-stabilizáló egység

Mozgásvezérlő és programozó rendszer

Operációs rendszer

Windows alapú, a Huawei Guo Chuang által fejlesztett saját intelligens rendszerrel

Vezérlőegység

Ipari PC nagy teljesítményű Intel processzorral

Meghajtórendszer

Nagy sebességű DSP meghajtás, AC szervomotor

Biztonsági rendszer

Vészleállító gomb, háromszínű riasztólámpa, burkolatnyitáskor lassítás/megállítás érzékelés

XY-tengely maximális útja (egyoldalas)

440 mm × 740 mm

XY vezetősín

Lineáris vezetősín + precíziós golyósorsó

XY mozgásmód

Optimalizált görbe gyorsítás/lassítás, lineáris interpolációs összekapcsolás, integrált interpolációs algoritmus

Mozgásvédelem

Nagy tartósságú kábelvezetők és hajlékony kábelek

Felismerőrendszer

Felismerő berendezés

1 fiducial pozicionáló kamera, 8 nagy sebességű felismerő kamera, 1 nagy pontosságú kamera

Monitor

17 colos ipari vezérlőkijelző

Képrögzítési módszer

Központosító vizuális felismerés

Felismerési módszer

8 fej egyidejű felismerése és felvétele

Fiducial felismerés

Kézi/automatikus pozicionálás

Korrekciós funkciók

Automatikus hiányzó alkatrész korrekció, automatikus alkatrészszög korrekció, automatikus hibás alkatrész elutasítás

Programozási módszer

Pick&place fájl importálása, szinkronizálás az alkatrész-könyvtárral, optimális pályatervezés, optimális útvonaltervezés

Kompatibilis fájlformátumok

CSV/TXT fájlok közvetlenül importálhatók

Áramköri védelem

Differenciál megszakító, a teljes berendezés megfelel a CE szabványoknak

Tápellátás

AC 230V 50/60Hz 1000W

Méretek

Ládával: L1920 × W1510 × H1450 mm

Csak a gép: L1470 × W1480 × H1640 mm

Berendezés tömege

Csomagolóládában: 1300 kg

Csak a gép: 850 kg
