INTEON Galaxy Plus Stencil Nyomtató

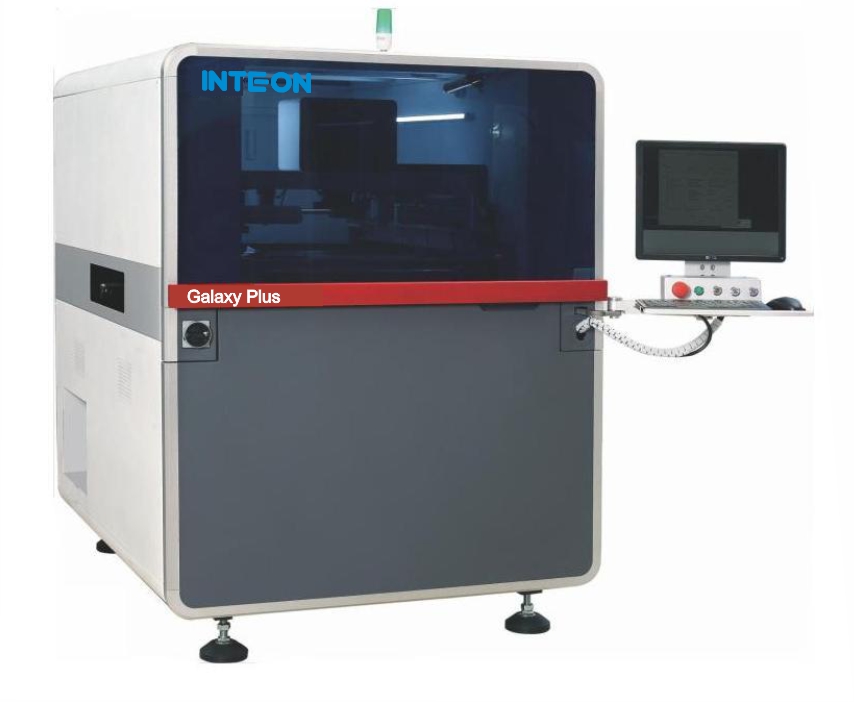

INTEON Galaxy Plus – Teljesen automata, kamerás stencilnyomtató

NYÁK max. 450 × 350 mm • ±20 µm @ 6σ • Ciklusidő < 7 s • Átállás < 5 perc • 3 év gyári garancia

Áttekintés

INTEON Galaxy Plus

Az INTEON Galaxy Plus teljesen automata, kamerás stencilnyomtató 50 × 50 és 450 × 350 mm közötti NYÁK-okhoz. Könnyen megtanulható és kezelhető, nagy pontosságú és stabil.

Alapkiépítésben lebegő nyomtatófej két független, közvetlen hajtású motorral és beépített nyomásszabályozással, szervóhajtású nyomtatótengely, a NYÁK-vastagsághoz automatikusan igazodó asztal, száraz, nedves és vákuumos stenciltisztítás, valamint 2D nyomatellenőrzés és SPC elemzés.



Fő jellemzők

  • Pontos optikai pozicionálás: négyirányú, állítható fényforrás; ón, réz, arany bevonatú, HASL és FPC panelek egyenetlen illesztőjeleit is felismeri
  • Intelligens rakelrendszer: lebegő nyomtatófej, két független, közvetlen hajtású motor, beépített pontos nyomásszabályozás
  • Stenciltisztítás: csepegtetéses tisztítórendszer; száraz, nedves és vákuumos mód tetszőleges kombinációban
  • NYÁK-vastagsághoz igazodó asztal: az asztal magassága a beállított NYÁK-vastagság alapján automatikusan kalibrálódik
  • Szervóhajtású nyomtatótengely: a rakel Y tengelye szervómotoros orsós hajtású: nagyobb pontosság, hosszabb élettartam
  • 2D ellenőrzés és SPC: felismeri az eltolást, a kevés pasztát, a kimaradt nyomatot és az áthidalást; az SPC szoftver követi a Cpk-t

Opciók

Zárt szabályozású rakelnyomás, a stencilen maradt paszta figyelése, automatikus pasztautántöltés, stencilnyílás-ellenőrzés, hőmérséklet- és páratartalom-szabályozás, automatikus diszpenzálás, mágneses rakel, vákuumos alátámasztó lap, SPI zárt kör és MES kapcsolat.

Műszaki adatok

Paraméter Érték
Max. / min. NYÁK méret 450 × 350 mm / 50 × 50 mm
NYÁK vastagság 0,4–6 mm
Max. NYÁK tömeg 3 kg
Szállítási magasság 900 ± 40 mm
Max. nyomtatási terület 450 × 350 mm
Stencilkeret mérete 470 × 370 mm-től 737 × 737 mm-ig
Rakel acél vagy gumi, 45° / 50° / 60°, alapkiépítésben 300 mm (opció 200–500 mm)
Nyomtatási sebesség 0–200 mm/s
Nyomtatási nyomás 0,5–10 kg
Tisztítás csepegtetéses rendszer; száraz, nedves és vákuumos mód
Látómező 8 × 6 mm
Pozicionálási ismétlőpontosság ±10 µm @ 6σ, Cpk ≥ 2,0
Nyomtatási ismétlőpontosság ±20 µm @ 6σ, Cpk ≥ 2,0
Ciklusidő < 7 s (nyomtatás és tisztítás nélkül)
Termékváltás < 5 perc
Tápellátás AC 220 V ±10%, 50/60 Hz, 15 A
Sűrített levegő 4–6 kg/cm²
Operációs rendszer Windows 10
Méretek (H × Sz × M) 1152 × 1415 × 1540 mm
Tömeg kb. 1000 kg

Adatlap és árajánlat

→ Bemutatót vagy árajánlatot kérek

Az INTEON gépekre 3 év gyári garancia jár. Értékesítésüket, telepítésüket és szervizüket az InterElectronic végzi Magyarországon és a régióban.
