TechWin CAM-20 Automata Hibrid THT Beültetőgép

Magas pontosságú automata beültető gép különleges alakú alkatrészekhez

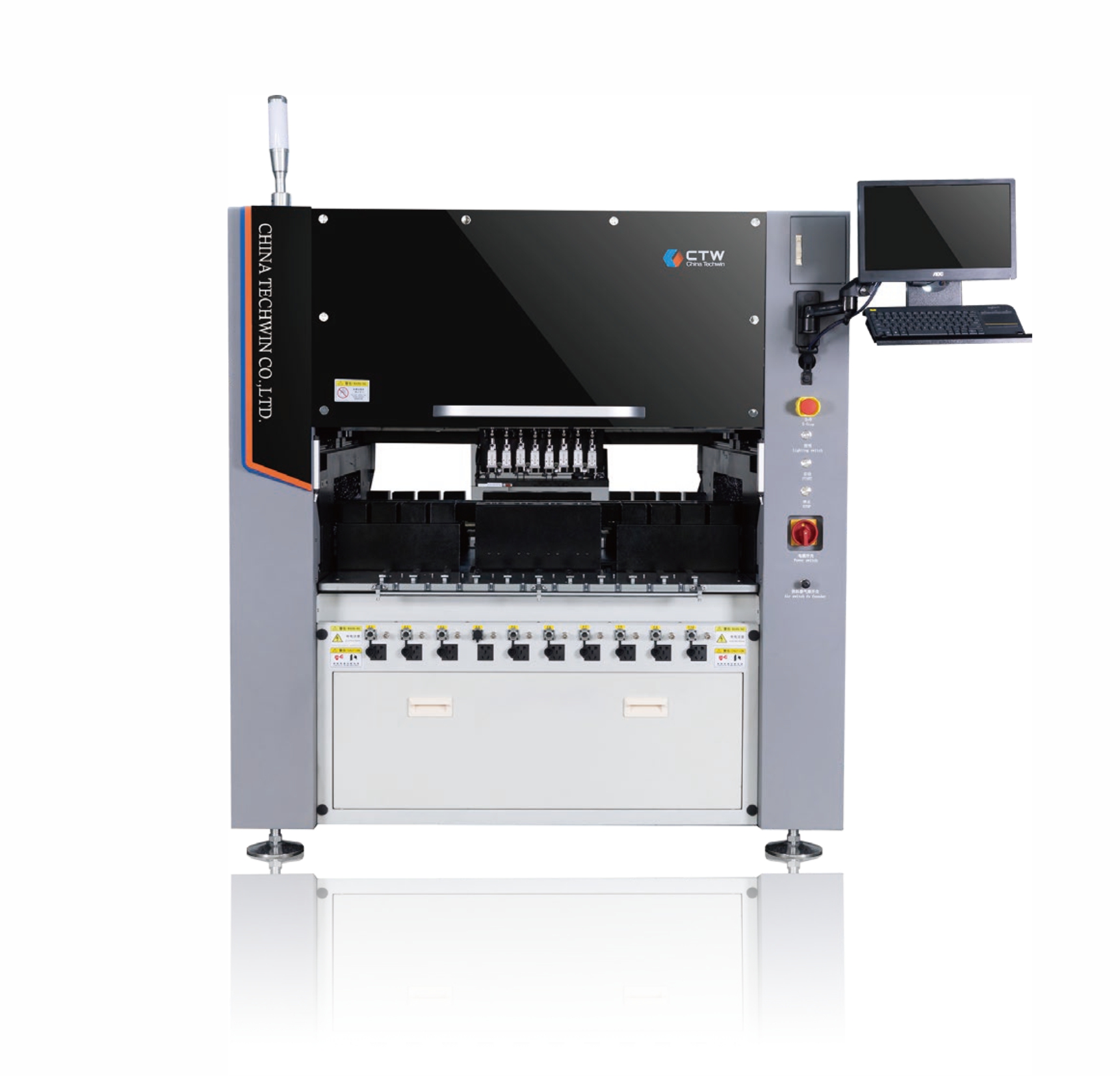

TechWin CAM-20 Odd-form Insertion Machine

A TechWin CAM-20 egy nagy teljesítményű automata beültető gép, amelyet különleges alakú (odd-form) alkatrészekhez terveztek. Y-tengely dupla meghajtású portállal, fejlett CCD vizuális rendszerrel és intelligens funkciókkal rendelkezik a nagy sebességű, magas pontosságú gyártáshoz.

Főbb Jellemzők

Y-tengely dupla meghajtású portál a gyorsabb sebesség és magasabb pontosság érdekében
Moduláris áramkörök a gyorsabb hibakereséshez
Elakadás / anyaghiány riasztás a berendezés rendelkezésre állásának növeléséhez
Elektromos értékek automatikus ellenőrzése beültetés előtt a gép meghibásodásának elkerülésére
Automatikus beültetési lyuk keresés, állítható beültetési sebesség, rugalmas gyártás
Intelligens kerülő funkció a sűrű gyártási jellemzők kezelésére
Intelligens lassú leengedés a ugráló alkatrészek csökkentésére és a beültetés minőségének javítására
Beültetési erő riasztás a beültetés minőségének javítására és az anyag károsodásának elkerülésére
Nincs leállás anyagutánpótláskor – növeli a berendezés rendelkezésre állását
Automatikus alkatrészutánpótlás – intelligens gyártás
Hibás anyag kidobása – csökkenti a beültetési hibákat
Standard szalagvágó funkció a könnyű 5S karbantartáshoz
Mark vizuális lokalizáció a beültetés felismerésének magasabb pontosságával
Egyidejű felvétel és egyidejű fényképezés – hatékonyabb beültetés
Többjogosultsági kezelés a személyzet visszaélésének megakadályozására
Vizuálisan támogatott programozás a programozás könnyítésére
Automatikus termelési adatok statisztikája – digitalizált gyártás

Műszaki Specifikációk

Modell	CAM-20
Gép mérete	1600 × 1600 × 1700 mm
Gép súlya	1500 kg
Áramellátás	220V, 50-60Hz
Teljesítmény	<4 kW
Levegőellátás	0.5-0.7 MPa
Levegőfogyasztás	<50 L/min
Zajszint	<75 dB
PCB méret	Standard: 70×70 – 450×550 mm Egyedi: akár 650×610 mm (2-fokozatú)
Beültetési pontosság	±0.05 mm
Beültetési sebesség	Elméleti érték: 0.52 s/db (nem tartalmazza a PCB szállítási idejét)
Fogók száma	8

Miért válassza a TechWin-t?

Prémium hardver komponensek (THK csavar, sín, SMC pneumatika, Panasonic szervo stb.)
Magas minőségű Korea LS integrált kábelezés hosszú élettartammal
Fejlett vizuális modul lézer + CCD repülő fényképezéssel
Egyedi algoritmusok DIP alkatrészekhez
Speciális funkciók különböző iparágakhoz
Magas pontosság CPK értékkel akár 1.33–1.67
Anyagfigyelő rendszer többgép-működéshez
