TechWin CAM-20M automata hibrid THT beültetőgép

TechWin CAM-20M Automata Hibrid THT Beültetőgép

Magas pontosságú automata beültető gép különleges alakú alkatrészekhez

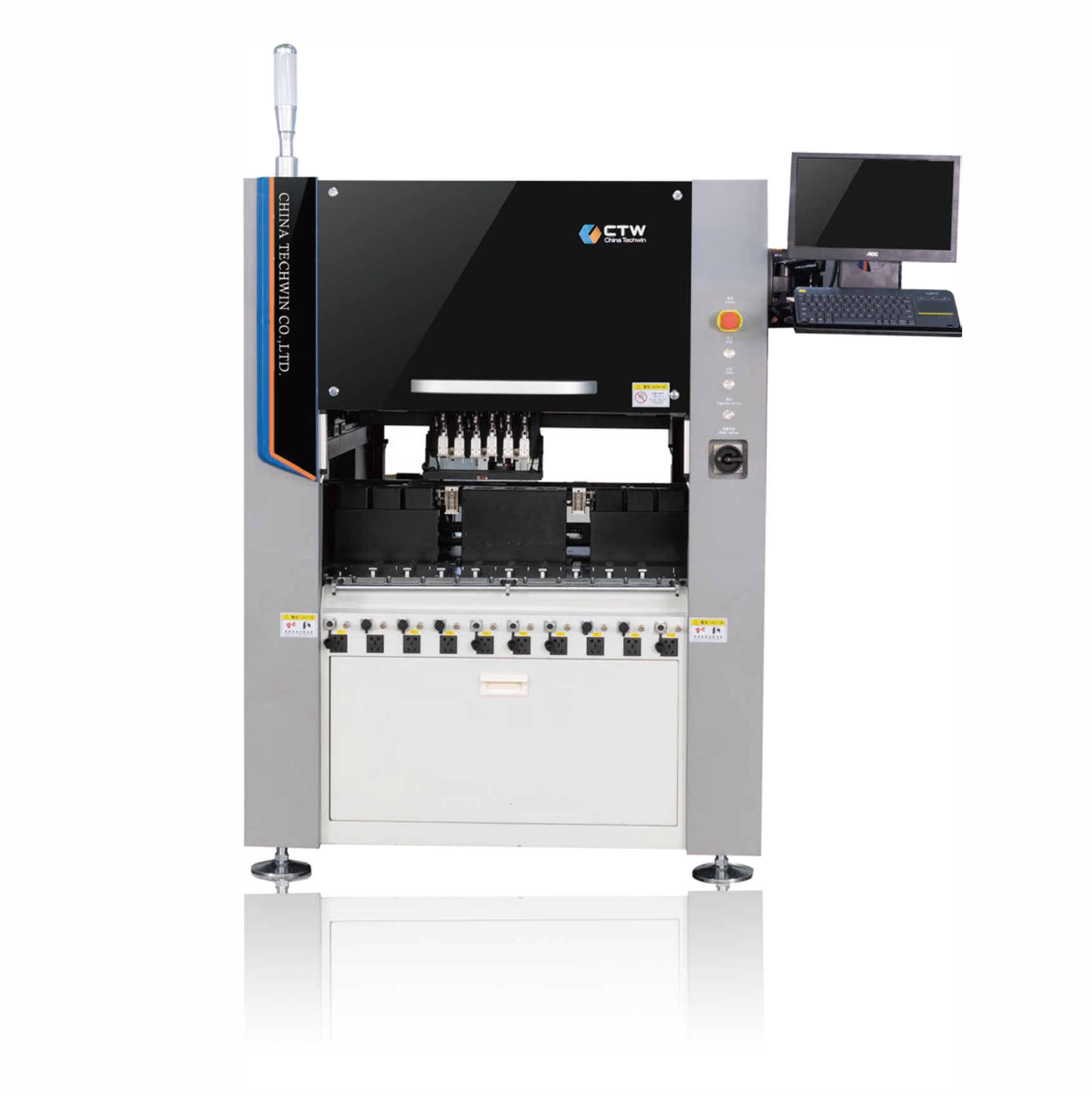

TechWin CAM-20M Odd-form Insertion Machine

A TechWin CAM-20M egy nagy teljesítményű automata beültető gép, amelyet különleges alakú (odd-form) alkatrészekhez terveztek. Dupla meghajtású Y-tengelyes portállal, fejlett CCD vizuális rendszerrel és intelligens funkciókkal rendelkezik a nagy sebességű, magas pontosságú gyártáshoz.

Főbb Jellemzők

Y-tengely dupla meghajtású portál – gyorsabb sebesség és magasabb pontosság
Moduláris áramkörök – gyorsabb hibakeresés
Elakadás / anyaghiány riasztás – növeli a berendezés rendelkezésre állását
Elektromos értékek automatikus ellenőrzése beültetés előtt – megakadályozza a gép meghibásodását
Automatikus beültetési lyuk keresés, állítható sebesség, rugalmas gyártás
Intelligens kerülő funkció – sűrű gyártási jellemzők kezelése
Intelligens lassú leengedés – csökkenti az ugráló alkatrészeket és javítja a beültetés minőségét
Beültetési erő riasztás – javítja a minőséget és védi az anyagot
Nincs leállás anyagutánpótláskor – növeli a rendelkezésre állást
Automatikus alkatrészutánpótlás – intelligens gyártás
Hibás anyag kidobása – csökkenti a beültetési hibákat
Standard szalagvágó funkció – könnyű 5S karbantartás
Mark vizuális lokalizáció – magasabb felismerési pontosság
Egyidejű felvétel és fényképezés – hatékonyabb beültetés
Többjogosultsági kezelés – megakadályozza a visszaélést
Vizuálisan támogatott programozás – könnyebb programozás
Automatikus termelési adatok statisztikája – digitalizált gyártás

Műszaki Specifikációk

Modell	CAM-20M
Gép mérete	1600 × 1600 × 1700 mm
Gép súlya	1500 kg
Áramellátás	220V, 50-60Hz
Teljesítmény	< 4 kW
Levegőellátás	0.5-0.7 MPa
Levegőfogyasztás	<50 L/min
Zajszint	<75 dB
PCB méret	Standard: 70×70 – 450×400 mm
Beültetési pontosság	±0.05 mm
Beültetési sebesség	Elméleti érték: 0.52 s/db (nem tartalmazza a PCB szállítási idejét)
Fogók száma	6
