THT alkatrészek hatékony minőség ellenőrzése 3D THT AOI-val

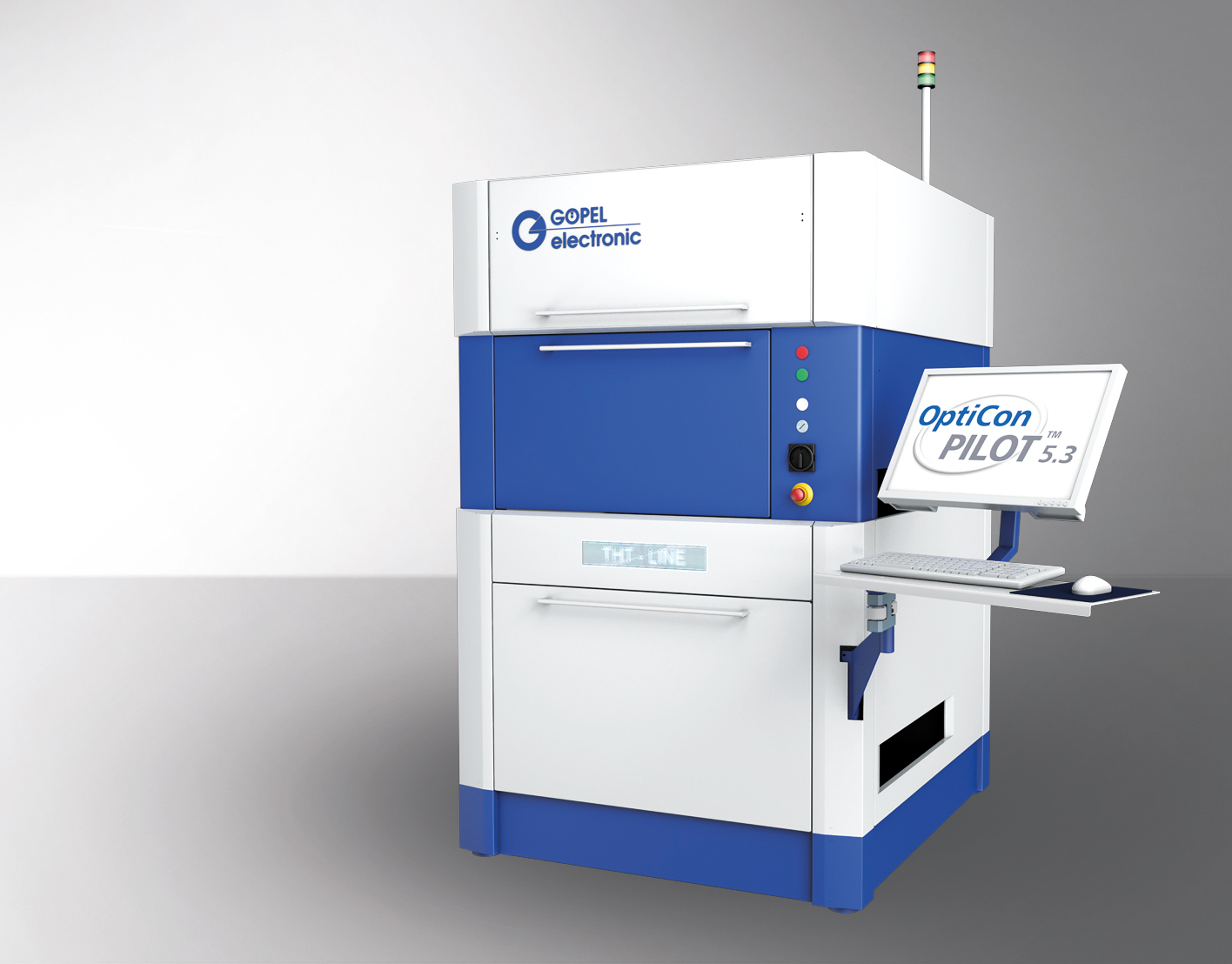

A THT Line - 3D egy AOI rendszer THT alkatrészek, THT forrasztási kötések és hullámforrasztott SMD alkatrészek vizsgálatára egyetlen rendszerben. Az akár 8 oldalsó kamerával a rejtett alkatrészek és az oldalsó jelölések is ellenőrizhetők. Az inline rendszer felülről vizsgálja a THT és SMD alkatrészeket. A szállítószalag alatt lévő új 3D kameramodul egyidejűleg és függetlenül végzi a THT forrasztási kötések és a csapok 3D ellenőrzését. Ez lehetővé teszi a forraszanyag mennyiségének, a forraszanyag folyásának és a csapok magasságának pontos mérését és a hibák megbízható felismerését.
A szerelvények automatikus vagy kézi adagolása munkadarabtartóval vagy anélkül is elvégezhető. A THT Line - 3D a magasságban állítható kameramodulnak köszönhetően akár 140 mm-es alkatrész-távolságot is lehetővé tesz.
3D THT AOI
Technology Range
AOI PILOT Software

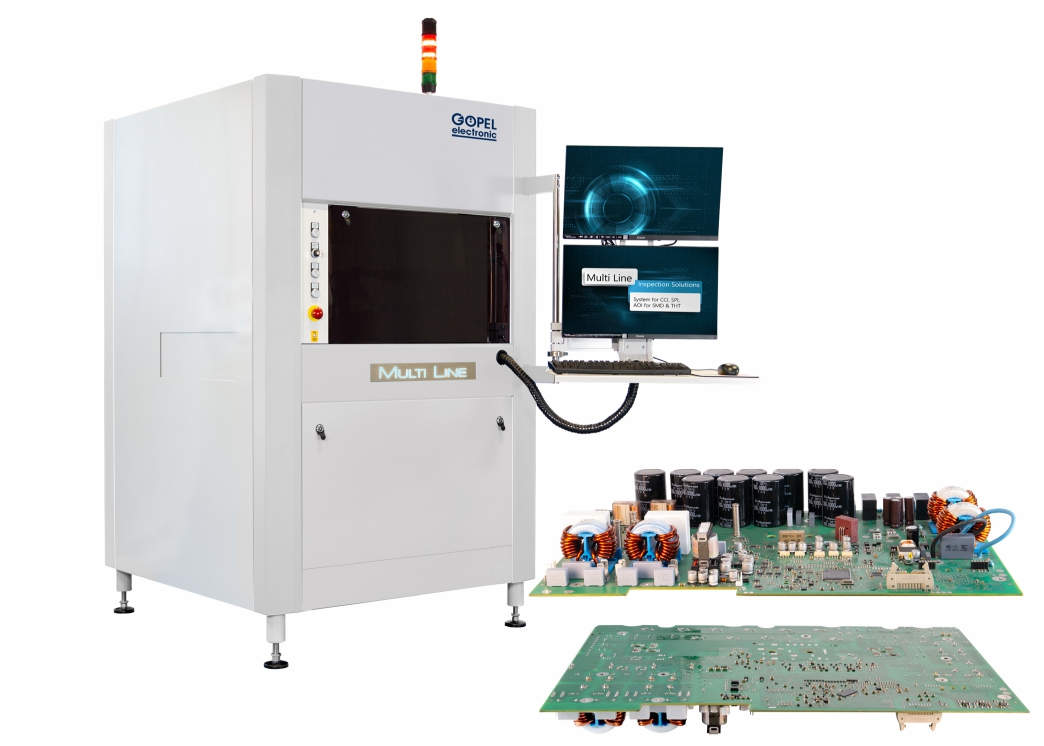

Multi Line
Egy platform több alkalmazáshoz az elektronikai gyártásban
A Multi Line egy közös platform, amely az elektronikai gyártási folyamat számos ellenőrzési feladatára alkalmas. A konfigurációs változattól függően a rendszer használható forraszpaszta-ellenőrzésre (SPI), a hagyományos AOI alkalmazásokhoz az SMD vagy THT folyamatban, valamint bevonatellenőrzésre (CCI).
Az összeállítások automatizált visszajuttatása egy másodlagos szintű szállítószalagon keresztül általánossá vált a THT folyamat során – ezt a Multi Line tervezésénél is figyelembe vették. Ez a visszaszállító szalag opcionálisan elérhető a rendszer alsó részében.

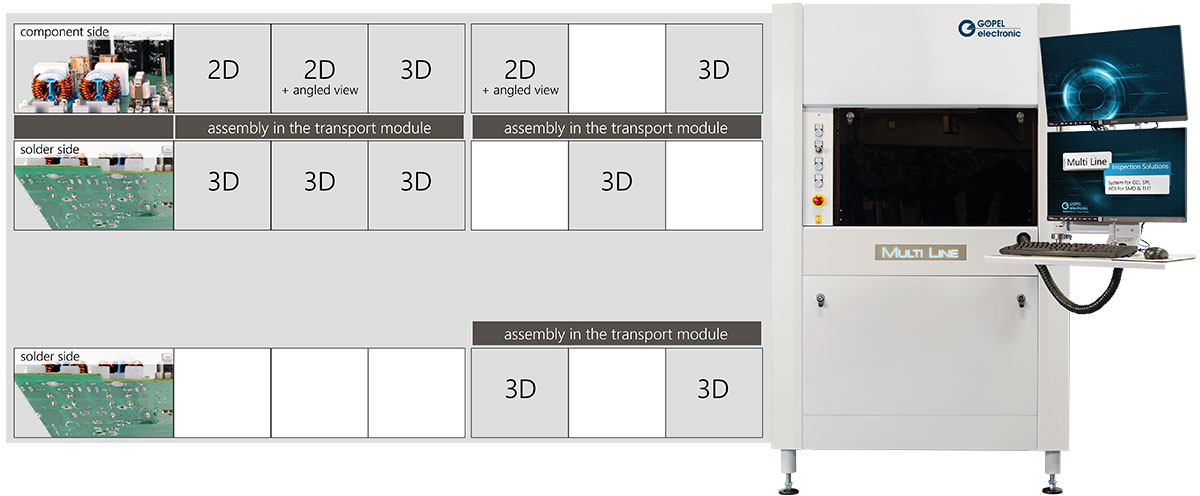

Konfiguráció példa:
 |
|

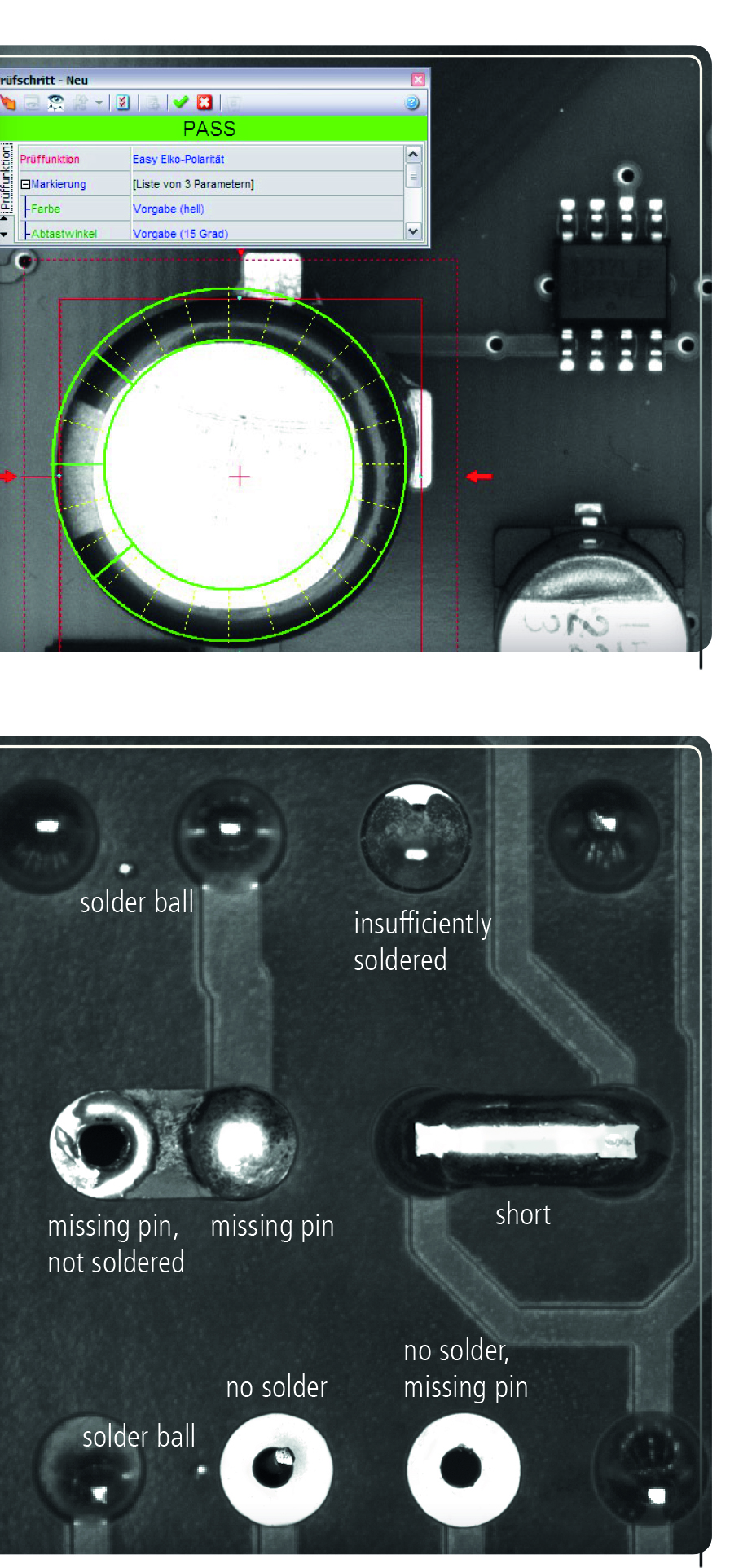

1. THT alaktrészek polaritás ellenőrzése 2. Tipikus forrasztási hibák |
Maximális hiba észlelés
• Egyedi multispektrális megvilágítás
• THT alkatrész, THT forrasztási és a hullám-forrasztott SMD alkatrészek ellenőrzés, lakk bevonat ellenőrzés
• Szabadon konfigurálható teszt funkciók és megvilágítási lehetőségek

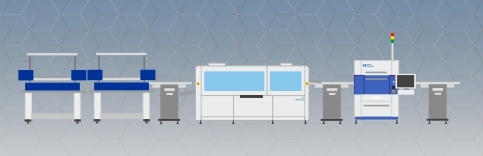

Integrációs lehetőségek a THT gyártási folyamatban
• Manuális vagy automata betöltésen szállító szalaggal
• A vizsgálat során az alkatrész és forrasztási oldalon több pozíció megtekinthető
• Forrasztási oldal ellenőrzés a felső szállítószalagon vagy a nyomtatott áramkör visszatér az alsó elllenőrző rendszerbe
A sebesség előnyt jelent minden AOI rendszernek
• Forgásmentes kétoldalas THT alkatrész ellenőrzés
• Többszörös és önállóan működő AOI modulok egy rendszerben
